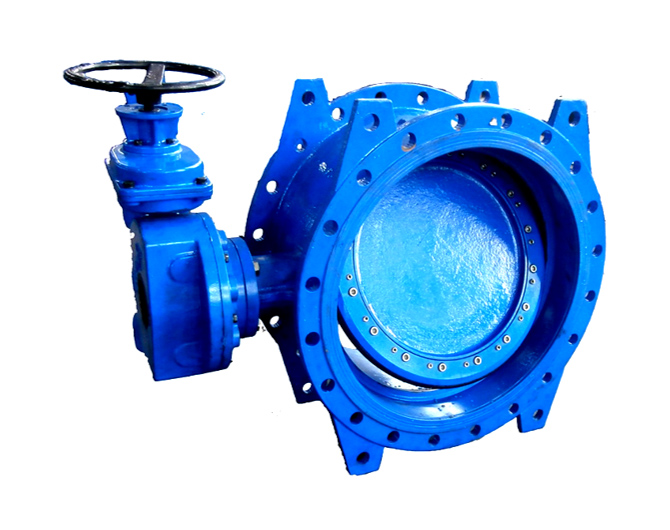

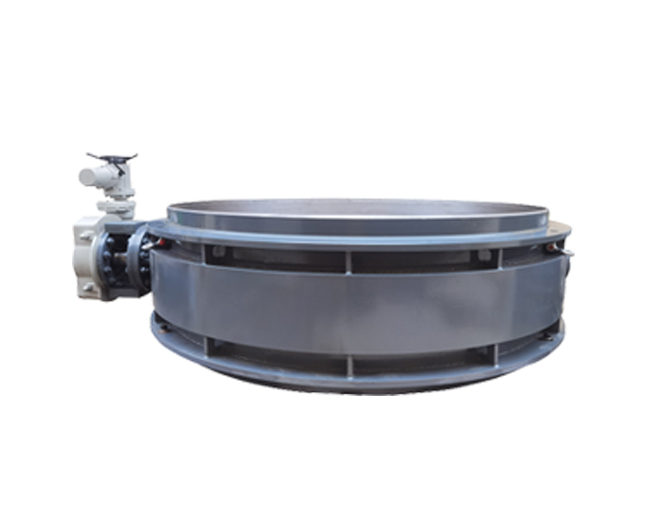

大口径双偏心蝶阀

  • 产品简介

    适用于火力发电厂空冷系统蝶阀、抽真空等多种工况

  • 应用领域

    火力发电空冷岛、水力发电、污水处理、自来水厂、海水淡化等行业

  • 产品在欧盟EN593标准基础上,同时借鉴美国水协会AWWA C504标准设计,增加了产品的使用寿命和安全性
  • 阀体内腔流线形设计降低流体阻力;阀体设计带有支撑脚和起吊孔,便于安装。
  • 中小口径阀轴密封采用内腔不露轴设计,从而减少介质对阀轴的损害,同时增加同轴度,降低阀门操作扭矩,大大增加了阀轴的使用寿命;阀轴不穿过密封圈,使阀门在开启状态时即可更换密封圈。通过轴套支撑蝶板,还可以保证密封定位,阀门既可以水平安装,又可以垂直安装。
  • 双半阀轴设计,大大增加了阀门的流通能力。
  • 大口径蝶阀上下阀轴底端T型台设计,有效防止大口径蝶阀阀体引起的变形
  • 堆焊在阀体上的镍基不锈钢阀座(整体锻造钢环)具有超强的耐腐蚀能力和足够的强度,是超长使用寿命的根本保证。阀座表面抛光处理,其余部分环氧树脂喷涂。
  • 阀座面的密封是由T型弹性密封形成的,T型密封圈嵌在阀板与夹持环之间。在蝶板关闭位置,弹性密封圈被阀体上成型整体压入的密封座挤压并在流体双向形成安全密封;可以在不拆卸阀板的前提下更换密封圈;保持关闭位置时,具有自增强密封功能,来自不同流向的介质压力都会进一步增强密封效果
  • 设计标准
    EN 593、ASME B16.34
  • 公称口径
    DN80至DN5000( 3“-200”)
  • 公称压力
    PN10至PN50 Class150-300LB)
  • 使用温度
    -30 ℃至200 ℃
  • 材质
    球墨铸铁、碳钢等
  • 防火设计
    依照API607 API6FA
  • 密封的形式
    软密封(EPDM)
  • 阀杆密封
    316SS-石墨
  • 检测标准
    可按照ANSI/API/DIN等标准进行检测
